不同皮革低温耐折牢度的测定方法
（1）参考标准：《QB/T 2714-2005 皮革 物理和机械试验 耐折牢度的测定》。
（2）试验仪器：低温曲折试验机，恒宇的皮革低温曲折试验机用于测试鞋面皮，合成皮等耐寒程度，让顾客全面了解材料或成品适应低温气候或寒冷地区的情形，本机均采用不锈钢制成並可以加装各种耐夹具，可适用不同的试验要求。
（3）试验原理：根据低温试验条件，在试验开始前根据测试要求，选择曲挠次数。在试验结束后，停止低温曲折试验机，取出试样，沿纵向向轴将试样反向折叠，检查记录被曲挠部分的任何破损，以此来判断皮革的耐折性。
试样上部测试面向折叠被夹在可运动的夹具内，下部测试面向外折叠被夹在固定的夹具内，上部运动的夹具带动试样运动，由此检查试样产生的缺陷。
（4）试验方法：将皮革试样的测试面向内折叠，使两个长边并在一起，夹住折叠的试样，使其垂直伸展装入夹持器。夹持器的屈挠角度为(22.5±0.5)°，屈挠频率为(100±5)次/min，并按预置屈挠次数使之实验完毕自动停车。

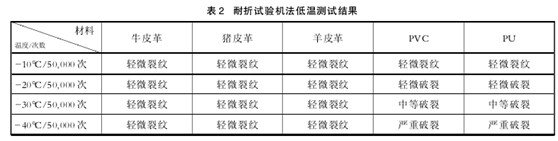

（5）试验数据（表2）：
从以上实验结果可发现，在低温情况下，质地相对较软的皮革不管是未经加工过的天然皮革，还是较薄软的代用革如PU革，随着温度的变化，耐折性能都较好。反之，那些经过涂层加工过的皮革即使是天然皮革，也会由于粒面层的纤维束较网状层的更为纤细脆弱，随着温度的下降，在重复弯曲之下，粒面层往往先出现裂痕，涂饰薄膜与革身的粘着牢度也会在多次弯曲作用下而减弱，因此较易出现裂纹。综上所述，低温环境下，温度对天然皮革的影响不是很大，而涂饰薄膜革受低温环境影响，材料容易产生脆裂，从而产生不同程度的破裂。在实际测试中，送样材料质量的好坏，也是影响试验结果的重要因素之一。
