标准集团(香港)有限公司
咨询电话18269766752
标准集团(香港)有限公司
联系人：李先生
电话：18269766752
18269766752
地址：上海市闵行区金都路4299号D幢1833号
邮箱：info@standard-groups.com

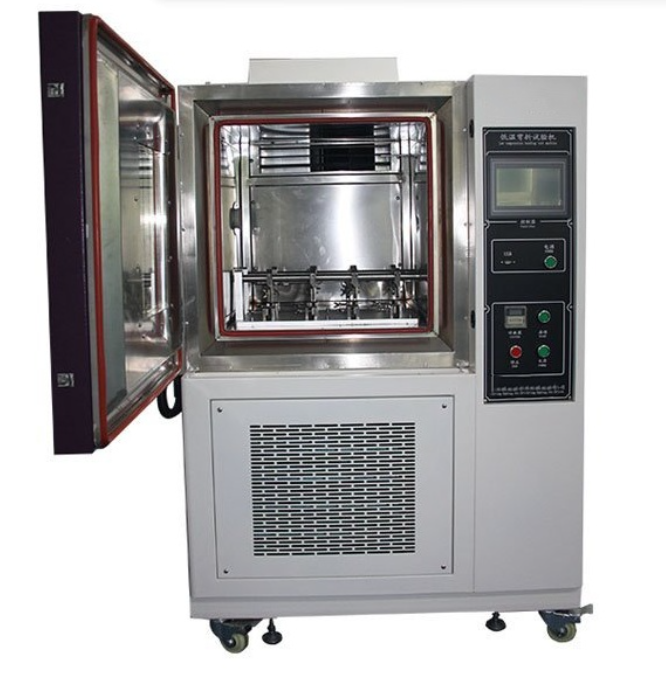

皮革低温弯折试验机用于测试皮革、皮革涂层的耐寒耐折牢度，以了解材料或成品适应低温气候或寒冷地区的情形，本机均采用不锈钢制成并可以加装各种夹具，以适用不同之要求。
QB/T 2714-2018 皮革 物理和机械试验 耐折牢度的测定
JIS K6545 皮革耐挠曲性(或称耐折性)测试的规范
GB/T 20991、ISO 20344、ASTM D1790、ASTM D1593、ASTM D1052、CNS 7705
| 温度范围 | 常温～-30℃ |
| 内箱配低温屈挠夹具 | 夹具：12组 |
| 试样尺寸：70mm×45mm | |
| 屈挠角度：（22.5±0.5）° | |
| 屈挠速率：（100±5）次/min | |
| 屈挠次数范围：0～999999 次 | |
| 下夹具上边与上夹具边的距离为（25.0±0.5）mm | |
| 控制精度 | ±0.5℃,V4.0 |
| 分布均匀度 | ±2℃ |
| 降温速度 | 常温至-30℃ 约需45min |
| 冷媒 | R404 环保冷媒 |
| 压缩机起动延时 | 5min |
| 耗电量 | 4KW |
| 保温材料 | 硬质发泡及玻璃棉 |
| 计数 | 触摸屏显示，0～999,999 可调 |
| 视窗 | （210×35×270）mm，二格真空层 |
| 视窗灯 | P1灯，5W |
| 电源 | AC220V 50Hz |
| 马达 | 无皮带多进口造齿轮减速马达 |
| 内箱尺寸 | （60×60×55）cm |
| 外形体积 | （110×105×160）cm |
| 重量 | 约 420kg |
1、内外箱材质：不锈钢#304
2、控制器：PLC控制系统，触摸屏显示
3、保护装置：热保护停机，漏电保护停机，超温保护，过载保护等功能
4、压缩机：法国泰康
| 主机 | 1台 |
| 屈挠夹具 | 1套 |
| 仪器中文说明书 | 1份 |
| 仪器保修卡 | 1份 |
| 鞋面材料低温屈挠试片 | 70×65mm |
| 产品合格证 | 1张 |
| 激光镭射刀模 | 1把 |
| 产品使用说明书 | 1份 |
| 送货单 | 1张 |
| 验收单 | 1张 |
1.设备准备
安装与调试：将试验机置于水平稳固的台面，确保设备无晃动。连接电源并检查通电状态，安装弯曲模具，调整夹具位置使其与动力输出中心对齐，并根据试样厚度设置合适的夹紧力。
环境检查：确认实验室环境符合标准测试条件(如温度、湿度)，避免外部因素干扰测试结果。
2.试样准备
裁切与检查：按标准(如ASTM D1790或QB/T 2714)裁切试样，尺寸通常为70mm×45mm或70mm×25mm。检查试样边缘是否整齐，无缺口或裂纹，确保耐厚面无明显缺陷。
折叠与固定：将试样耐候面朝外折叠180°，使边缘重合齐平，用固定夹或胶带固定，防止错位。
3.参数设置
温度设定：根据材料特性(如普通皮革或耐寒特种材料)设置低温箱温度，范围通常为-30℃至-50℃，控温精度±0.5℃。
弯折参数：设定弯折角度(如22.5°±0.5°)和速度(100±5次/分钟)，确保符合测试标准(如ASTM D813或ISO 132)。
4.测试执行
预冷处理：将试样和夹具放入低温箱，在设定温度下保持1-2小时，使试样温度均衡。
启动测试：在1秒内压下弯折仪上平板至预设间距，保持1秒后取出试样。启动试验机，观察运行状态，确保温度、速度和角度符合设定。
过程监控：实时检查仪器显示，如发现温度异常或弯折偏差，立即停机排查。
5.结果评估
恢复与检查：试样恢复室温后，用放大镜观察弯折区域，记录裂纹、分层或断裂情况。结果以“无裂纹”或“产生裂纹时的弯折次数”分级。
数据记录：详细记录测试参数和缺陷类型，用于材料性能评估。
