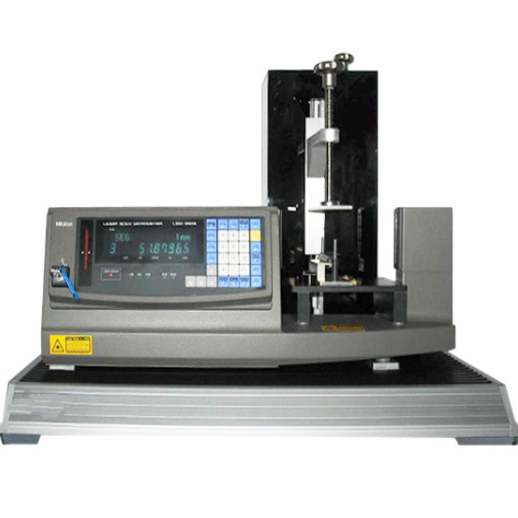

密封条激光压缩变形试验机专为汽车密封条设计，用于精确测量密封条在受压后的压缩变形量及残余变形。采用非接触式激光扫描技术，可线性获取压缩变形量曲线，实现快速、准确和高重复性检测。仪器可在整个压缩及卸载过程中对弹性密封条进行量化评估，并输出可用于质量控制与研发分析的数据报告。

应用范围：

汽车密封条检测：车门、车窗、后备箱及引擎盖密封条压缩永久变形性能评估

汽车橡胶弹性件：用于弹性密封件、减震件等长期压缩性能测试

研发与质量控制：新配方密封条开发、材料选型及批次一致性验证

汽车零部件供应链：供应商质量检测，确保零件符合标准要求

环境模拟：可结合温湿度箱测试密封条在不同温湿条件下的压缩变形行为

工业橡胶产品：除汽车密封条外，适用于其他弹性橡胶型材的压缩变形评估

测试标准：

GB/T 7759-2008：橡胶及橡胶制品压缩永久变形测定

GB/T 21282-2007：汽车用橡胶密封条压缩性能测试

QC/T 709-2007：汽车用橡胶密封条压缩性能测试规范

VW PV 3363：汽车密封条压缩永久变形测定

SMTC 3 C00003-2010：密封条压缩性能测定

产品规格：

产品特点：

非接触式激光测量：避免对样品的额外压缩或损伤，提高测量准确性。

线性压缩曲线记录：可完整获取密封条在加载及卸载过程中的压缩曲线。

高精度与高分辨率：测量精度优于6 µm，分辨率可达0.00005 mm。

自动数据处理：测量数据可自动生成压缩率-时间图、残余变形分析及标准偏差。

多点测量功能：支持串联测量及在预设时间点进行后续测量。

易操作软件：Windows 程序带上下文帮助，可记录用户名、日期及测试时间。

兼容性强：支持 MS Excel 2000 及以上版本报表输出，可直接打印或存档。

可调夹持装置：适应不同规格密封条样品。

配件及耗材：

测试原理：

样品固定：密封条安装在底板夹持装置上，通过电磁支架定位

压缩加载：压力板对样品进行线性压缩

激光测量：非接触式激光扫描仪实时测量压缩量和残余变形

数据采集：软件记录加载、卸载及指定时间点的变形数据

数据处理：生成压缩率-时间曲线、残余变形百分比及平均值、标准偏差

报告输出：可生成 Excel 报表或直接打印，用于质量控制及研发分析

操作说明：

将密封条样品放置于夹持装置中，并确保样品平整、固定可靠；

启动仪器及软件，设置测量参数及采样时间；

检查激光扫描仪位置与底板对齐，确保测量精度；

启动压缩测试，观察仪器运行及样品状态，避免异常夹持；

测试完成后，保存数据并生成报告；

定期检查激光测微仪及夹持装置，保持清洁与精度。

实验流程：

样品准备：裁切密封条并安装到夹持装置上。

压缩加载：通过压力板对样品施加线性压缩。

激光扫描：连续采集样品变形数据。

卸载测量：记录样品卸载后的残余变形。

后续测量：可在预设时间点进行残余变形追踪。

数据分析：生成压缩-时间曲线、残余变形百分比及平均值。

报告输出：Excel 表格及打印文件，用于研发和质量控制。
